روش های اتصال در لوله کشی

در تاسیسات ساختمان برای اتصال لوله ها به یکدیگر از روش های متنفاوتی استفاده می شود .

این روش ها عبارتند از :

اتصال دنده ای : در این روش پس از دنده کردن دو سرلوله با استفاده از یک فینینگ دنده ای لوله ها را به یکدیگر متصل می کنند .

از این روش لوله کشی آب سرد وآب گرم ساختمان و در بعضی از نقاط لوله کشی فاضلاب گاز رسانی حرارت مرکزی وتهویه مطبوع استفاده می شود .

اتصال فلنچی : مطابق مبحث 16 مقررات ملی ساختمان ایران تاسیسات بهداشتی برای اتصال لوله های فولادی 3و4 اینچ بایستی از اتصال دنده ای یا اتصال فلنچی استفاده کرد.

اتصال جوشی : در لوله کشی حرارات مرکزی تهویه مطبوع وگاز رسانی به علت استفاده از لوله های فولادی سیاه برای اتصال لوله یا لوله به فیتینگ از روش اتصال جوشی استفاده می شود .

اتصال چسبی : در لوله کشی فاضلاب ساختمان در صورت از لوله های یو پی وی سی برای اتصال لوله ها به فتینگ از روش اتصال چسبی استفاده می شود .

فتینگ های فولادی : در وع دنده ای در اجرای لوله کشی آب سرد وگرم از فتینگ های دنده ای استفاده می شود .فتینگ ها به صورت سیاه وگالوانیزه سفید وبه شکل های ساده ولبه دار در سایز های متفاوت تولید می شوند .اکثر فتینگ های دنده ای از چدن مالیبل یا چکش خوار ساخته می شود که هیچ گاه نباید برروی آن ها عملیات جوشکاری انجام شود ودر لوله کشی آب سرد وآب گرم باید از فتینگ های گالوانیزه استفاده شود .

متدوال ترین فینینگ ها دنده ای عبارتند از :

بوشن : قطعه ای استوانه ای که از آن برای متصل نمودن دوقطعه ای لوله یا فتینگ های روپیچ استفاده می شودد وانواع ساده تبدیلی وبوشن توپیچ وروپیچ است .

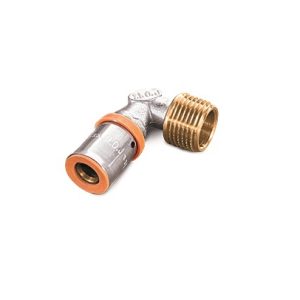

زانو : فتینگی است که برای تغییر جهت در زوایای 45 و90 درجه دو اتصال هم قطر یا غیر هم قطر مورد استفاده قرار می گیرد .وانواع معمولی 90 درجه و45 درجه ساخته می شود .

مغزی: یک فتینگ ریختگی دو سر دنده است که شبیه لوله دو سردنده درمقیاس کوچکتر می باشد .

چپغی : زانو یی است که طرفین آن از داخل وخارج دنده شده ودر انواع 45 درجه و90 درجه تولید می شود ومی تواند به جای زانو مغزی به کاررود .

سه راهی : که از آن برای انشعاب گیری در لوله کشی استفاده می شود این فتینگ از داخل دنده شده است وانواع 45 و90درجه تولید می شود .

درپوش : درپوش فتینگی است که یک طرف آن از خارج دنده شده است که در حقیقت قسمت آچار گیر درپوش محسوب می شود از درپوش برای مسدود کردن دهانه ی داخلی باز لوله ها وانشعاب ها استفاده می شود .

مهره ماسوره : فتینگی است که از آن سه قطعه پیوسته به هم تشکیل شده است دوقطعه ای آن هریک به یک طرف وصل می شود دوقطعه ی با اتصال دادن این دو قطعه به یکدیگر دو قسمت لوله کشی بهم وصل می کنند.
